全自动激光焊锡机上锡工艺及应用2020-11-02

众所周知激光焊锡机在焊接过程中少不了锡的使用,锡分为锡球、锡丝、锡膏、锡环等。不同焊锡机使用锡的不同使得其上锡的方法也都不一样。今天我们主要讲解一下锡球喷射激光焊锡机和全自动激光精密送锡丝焊锡机的上焊工艺。这两款产品都是由力自动化自主开发的产品,让我们一起来了解一下。
一、锡球喷射激光焊锡机上锡工艺
智能锡球喷射激光焊锡机,激光通过光纤传输,输出口安装在焊球出口上方,高压气体入口放置在环形空腔上,焊球被激光熔化,然后高压惰性气体可以保证有足够的压力使熔化的焊球下落,也可以保证熔化的焊料不会被氧化。焊接精度高,焊接效果好,特别适合极高精度的焊接要求。
智能焊球喷射激光焊锡机
锡球喷射激光焊锡机焊接过程的特点:
1.加热熔滴过程快,0.2s内即可完成;
2.锡球的融化是在焊嘴内部,不会出现飞溅情况;
3.不需要助焊剂,无污染,最大限度保证电子器件的使用寿命;
4.锡球最小直径0.1mm,符合集成化、精密化的发展趋势;
5.通过选择焊球的大小可以焊接不同的焊点;
6.焊接质量稳定,成品率高;
7.配套的CCD定位系统,适合流水线大批量生产。

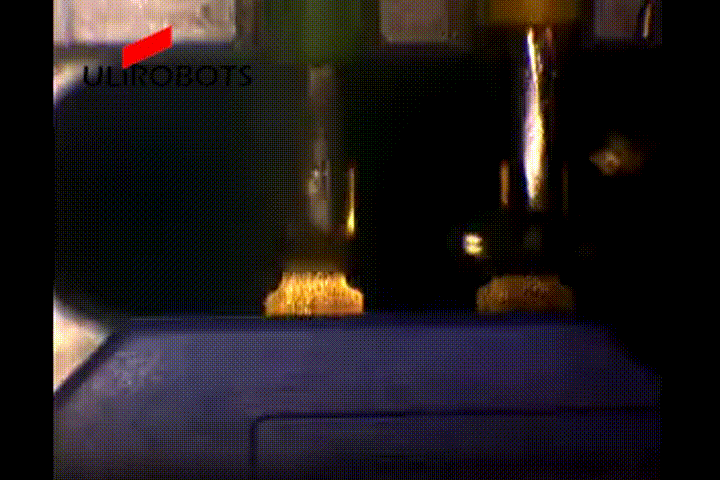

智能锡球激光焊锡机焊接应用:
智能锡球激光焊锡机焊接应用
二、激光精密送锡丝焊锡机送丝过程
激光精密送锡丝焊锡机的焊丝是通过自动送锡系统准确地输送到焊接位置,精密电机可以保证焊接过程中稳定送丝。
激光精密送锡丝焊锡机
送丝角度的设定应主要满足以下原则:
1)该空间不会干扰送丝机构
2)送丝角度一般为45度左右
激光精密送锡丝焊锡机焊接应用:
激光精密送锡丝焊锡机焊接应用
上锡工艺的特点:
1.有铅无铅混合工艺,只需更换焊丝,定量送锡无污染无浪费;
2.无需涂助焊剂,无需加热整板,能耗低,完美解决板材翘曲问题;
3.适用于大批量、小批量、焊点少、焊点不易接近、内层难度高的产品。
