PCB产业链激光技术的运用2020-08-21

PCB(printed circuit board)即印制线路板,简称印制板,是电子工业的重要部件之一。几乎每种电子设备,小到电子手表、计算器,大到计算机、通信电子设备、军用武器系统,只要有集成电路等电子元件,为了使各个元件之间的电气互连,都要使用印制板。随着科学技术的发展,电子设备的体积越来越小,电路布线密度和难度越来越大,这就要求印制板要不断更新,新的设计方法、设计用品和制板材料、制板工艺不断涌现。

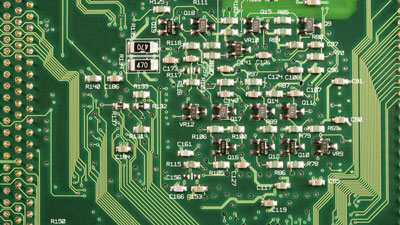

PDB板
激光是20世纪以来继核能、电脑、半导体之后,人类的又一重大发明,被广泛应用于激光打标、激光焊接、激光切割、光纤通信等等,经过这几年的发展激光加工逐渐取代传统的焊接工艺,成了PCB产业链的重要一环。
在PCB产业链中,激光技术运用于PCB打标和焊锡,激光打标利用高能量密度的激光对工件进行局部照射,使表层材料汽化或发生颜色变化的化学反应,从而留下永久性标记的一种打标方法,可以打出各种文字、符号和图案等,字符大小可以从毫米到微米量级。便于产品追溯和防伪。
激光焊锡是一种新型的焊接机器,其原理是利用高能量的激光脉冲对材料进行微小区域内的局部加热,激光辐射的能量通过热传导向材料的内部扩散,将材料熔化后形成特定熔池。焊锡过程中与焊锡产品无接触、焊锡精度高且无焊渣产生。

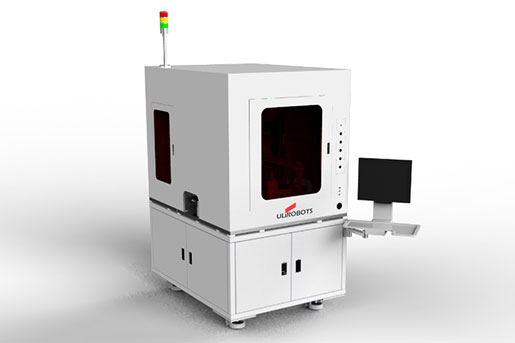

激光焊锡机
激光焊锡机在PCB产业链的焊接优势:
1、适用范围广,可焊接一些其他焊接中易受热损伤或易开裂的PCB元器件,无需接触,不会给焊接对象造成机械应力;
2、可在PCB、FPC密集的电路上对烙铁头无法进入的狭窄部位和在密集组装中相邻元件之间没有距离时变换角度进行照射,而无须对整个PCB电路板加热;
3、焊接时仅被焊区域局部加热,其他非焊区域不承受热效应;
4、焊接时间短、效率高,并且焊点不会形成较厚的金属间化物层,所以质量可靠;
5、可维护性很高,传统电烙铁焊接需要定期更换烙铁头,而激光焊锡需要更换的配件极少,因此可以消减维护成本。
