如何检测 PCB 焊接缺陷？2024-03-22

激光焊接技术广泛应用于PCB电子领域。它可用于焊接电阻、电容、电感等各种微型元件，也可用于焊接更复杂的电路结构。激光焊接可以展现其卓越的性能和稳定性，无论是大规模集成电路的焊接，还是高精度微型元件的连接。

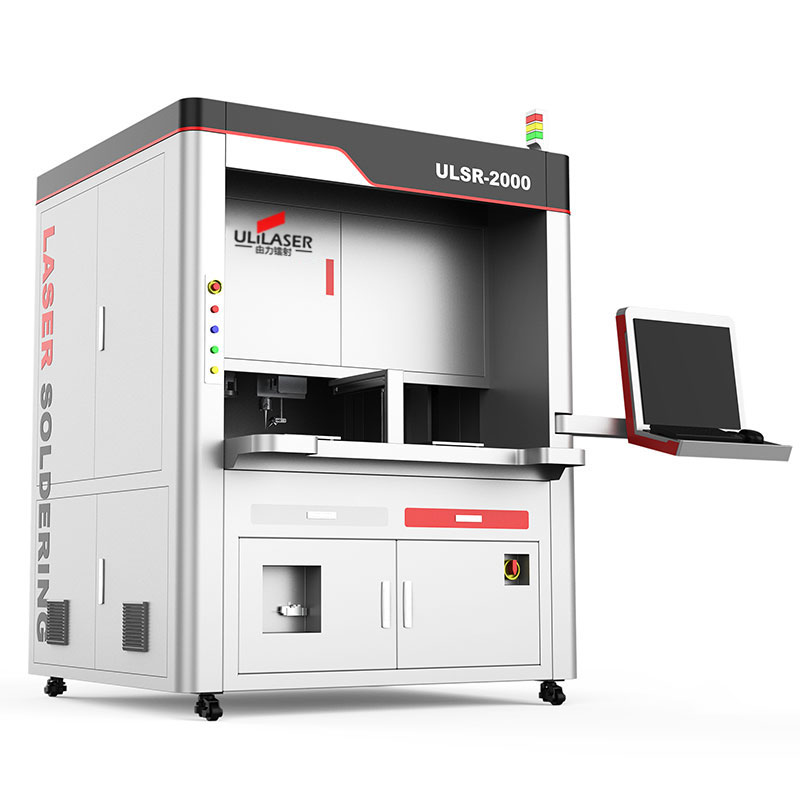

然而，在激光焊接的辉煌背后，检测环节同样重要。PCB电子激光焊接后的检测是保证焊接质量的关键步骤。它是激光焊接技术的有力保证，也是对消费和责任的表现。激光焊锡机的焊接后检测功能主要体现在外观检测上。利用视觉检测功能，观察焊点是否均匀光滑，是否存在焊锡缺陷明显、焊接过多、焊接不良等明显缺陷。同时，检查焊点周围是否有明显的烧伤或爆裂。

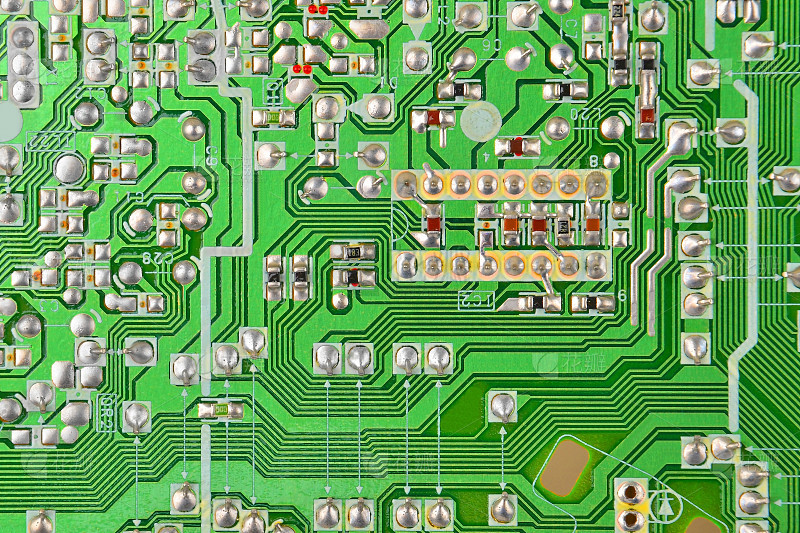

视觉检测是激光焊锡机最直接、最常用的方法。焊接后的锡珠形状、尺寸和位置由高清摄像头捕捉，然后通过图像处理技术分析比较这些数据，从而判断焊接质量是否合格。视觉检测的优点是速度快，效率高，焊接过程中的问题可以准确识别。除了使用激光焊锡机附加的视觉检测功能来检测PCB电子的外观外，通常还会进行一系列的性能检测，以确保焊接的准确性和可靠性。以下是一些常用的PCB电子检测方法:

1. 电气性能测试:使用万用表或示波器等工具进行电气性能测试。检查焊点之间的导通性，确保焊接后的电路连接正常。此外，还可以测试电路的参数，如电阻、电容、电感等。，以确保它们符合设计要求。

2. x光检测:对于复杂的PCB板，x光检测可以用来观察焊接的内部情况。x光可以穿透焊层，显示焊接接头的内部结构，从而发现焊接的潜在缺陷。但是x光检测成本高，对人体有一定的辐射危害，使用时要特别小心。

3. 热像检测:焊接接头的热分布可以通过热像仪观察加热过程中PCB板的温度变化来检测。如果焊接不良，会导致热量分布不均匀，从而在热像图中显示出来。

4. 力学测试:这种方法主要通过测试焊接部位的力学性能来判断焊接质量，如抗拉强度和屈服强度。如果焊接部位的力学性能符合要求，可以认为焊接质量合格。但是机械测试需要破坏焊接部位，所以只适用于一些不重要或者可以替代的零件。

上述方法各有优缺点，具体使用哪种方法取决于产品的要求、成本考虑和实际操作的可行性。为了保证焊接质量达到最高标准，在实际生产过程中，通常采用多种方法进行焊后检测。伴随着科学技术的不断进步，未来可能会出现更多新的焊后检测方法，为激光焊锡机的应用和发展提供了更多的可能性。
